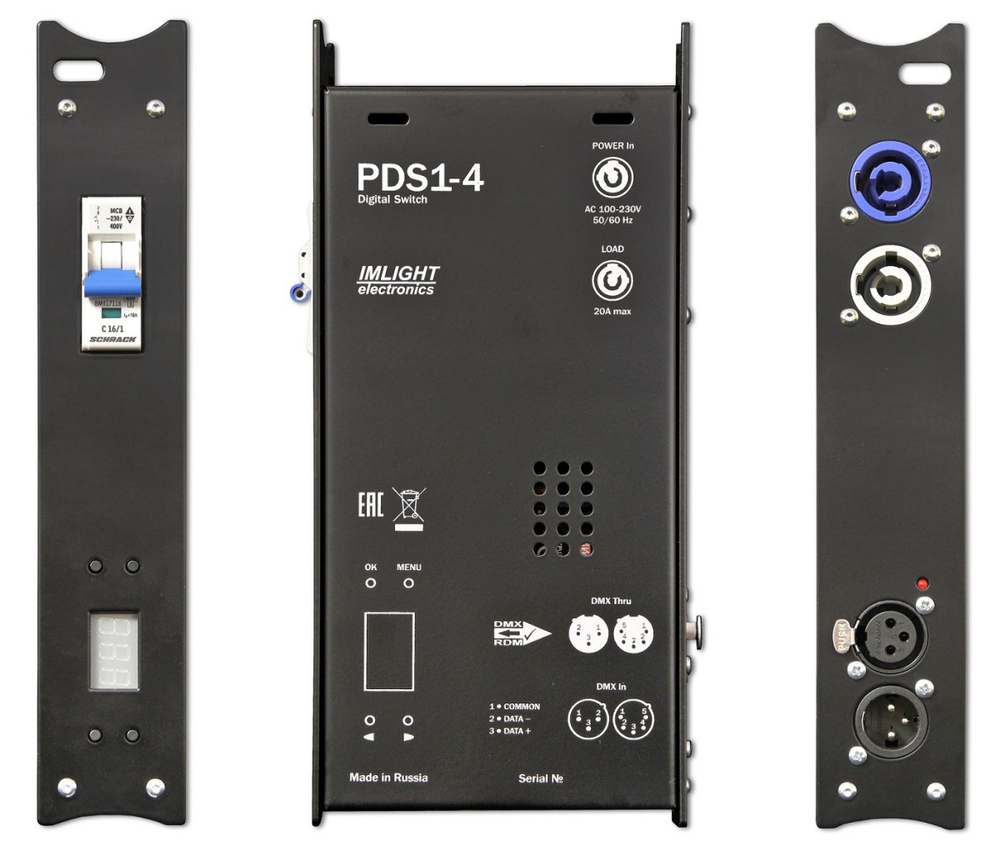

Блок предназначен для прямого включения освещения и других нагрузок в театрах и на мобильных площадках. Блок PDS1-4 (RDM) идеально подходит для подачи напряжения питания на светодиодные светильники.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Напряжение питания, В | (110-230) одна фаза и нейтраль |
| Частота сети, Гц | 50/60 |
| Количество выходных каналов | 1 |
| Максимальный выходной ток, А | 20 (при активной нагрузке) |
| Тип нагрузки | активная или индуктивная |
| Силовой элемент | реле на ток 50A |
| Обратная связь по включению канала | есть |
| Сигналы управления | DMX-512-A, RDM (оптоизолированы) |
| Подключение напряжения питания | разъем PowerCon IN |
| Подключение нагрузки | разъем PowerCon OUT |
| Способ установки | на ферму, на стену |
| Габаритные размеры (ШхГхВ), мм | 142 х 44 х 238 |
| Вес, не более, кг | 1,08 |
ОСОБЕННОСТИ
Возможности блоков при использовании протокола RDM (параметры устанавливаются дистанционно с помощью светового пульта):
- Присвоить название блоку.
- Назначить начальный DMX-адрес блока.
- Выбрать DMX-уровень включения/выключения реле, 3 варианта: 10%, 30%, 50%.
- Идентифицировать блок ("мигает" светодиод DMX IN).
- Узнать версию программного обеспечения.
- Вывести на пульт информацию о состоянии выходного канала (ON/OFF).
